Кабель в трубе — правила и способы прокладки в гофре, ПНД и металлической трубе

Прокладка кабеля в трубе — один из самых надежных и безопасных способов организации электропроводки. Этот метод применяется как при скрытой, так и при открытой прокладке и обеспечивает защиту кабеля от механических повреждений, влаги, грызунов и огня. Особенно актуален для помещений с повышенной влажностью, деревянных домов, промышленных объектов и систем с высокими требованиями к пожарной безопасности. В этой статье расскажем, какой кабель использовать в трубе, какие виды труб подходят и как правильно выполнить монтаж.

Зачем прокладывать кабель в трубе?

Использование трубы или гофры для кабеля — не прихоть, а требование нормативных документов (ПУЭ, СП) в ряде случаев. Основные преимущества:

• Механическая защита — труба защищает кабель от повреждений при сверлении, забивании гвоздей, вибрации.
• Пожарная безопасность — особенно важно в деревянных домах. Металлическая труба или гофра с индексом нг(А)-LS не распространяет горение.
• Влагозащита — ПНД-трубы и гофры с уплотнителями предотвращают попадание влаги в кабель.
• Легкость замены — при необходимости кабель можно протянуть заново без вскрытия стен.
• Организация трассы — все провода собраны в одном канале, что упрощает монтаж и обслуживание.

Какие трубы используются для прокладки кабеля?

В зависимости от условий эксплуатации применяются разные типы труб:

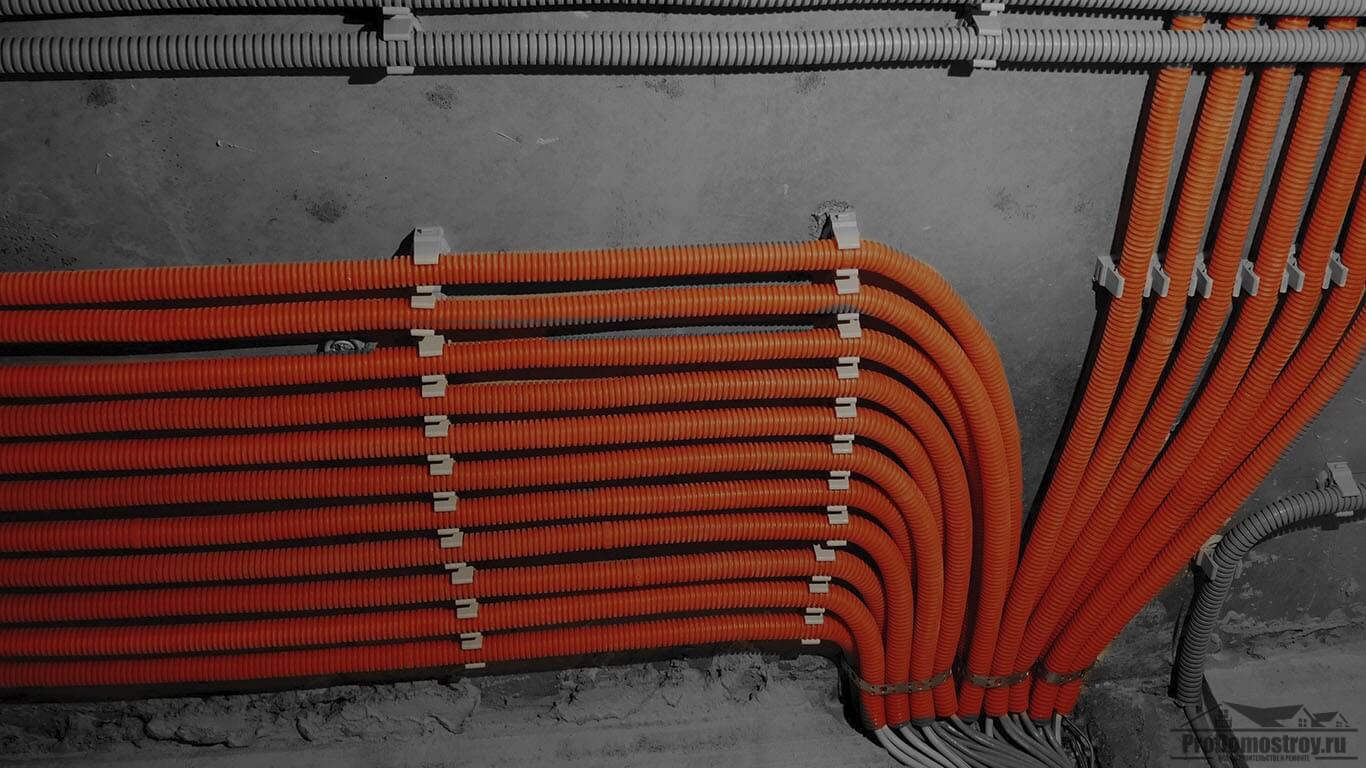

• Гофрированная труба (гофра) — самый популярный вариант для внутренней проводки. Изготавливается из ПВХ или ПНД. Гибкая, легко монтируется, устойчива к огню (нг-LS). Используется в штробах, под штукатуркой, в кабель-каналах.
• ПНД труба (полиэтилен низкого давления) — жесткая или гибкая труба, устойчивая к влаге и химическим воздействиям. Подходит для прокладки в земле, бетоне, стяжке пола. Не горит, не поддерживает коррозию.
• Металлическая гофра или стальная труба — используется в промышленных помещениях, на объектах с высокой взрыво- и пожароопасностью. Обеспечивает максимальную защиту, экранирование и заземление.
• Кабель-канал (короб) — хотя формально не является «трубой», также служит для защиты и прокладки кабеля. Удобен при открытом монтаже.

Какой кабель лучше использовать в трубе?

Не каждый кабель подходит для прокладки в трубе. Оптимальные варианты:

• ВВГнг(А)-LS — идеальный выбор для стационарной прокладки в гофре или ПНД. Медный силовой кабель, не распространяет горение, выделяет мало дыма. Подходит для жилых и общественных зданий. Сечение от 1,5 до 50 мм².
• ПВС — гибкий установочный провод, отлично подходит для прокладки в трубах, особенно в местах с вибрацией или частыми перемещениями. Хорошо гнется, легко протягивается.
• NYM — используется реже из-за более высокой цены, но подходит для ответственных участков, например, ввода в дом.

Категорически не рекомендуется использовать для прокладки в трубе провода с низкой гибкостью или без пожаробезопасной оболочки (например, обычный ВВГ без индекса «нг»).

Правила прокладки кабеля в трубе

Чтобы монтаж был безопасным и соответствовал нормам, соблюдайте следующие правила:

• Заполняемость трубы — кабель не должен занимать более 40% сечения трубы. Это обеспечит свободную протяжку и охлаждение.
• Радиус изгиба — минимальный радиус изгиба гофры — 4 диаметра трубы, для жестких труб — 6 диаметров.
• Фиксация — гофра и трубы крепятся хомутами или клипсами с шагом 0,8–1 м.
• Герметизация — при прокладке в ванной, подвале или на улице используйте уплотнители на соединениях.
• Заземление металлических труб — обязательно при использовании стальных или металлических гофр.
• Протяжка кабеля — используйте протяжной трос, чтобы не повредить изоляцию.

Где применяется кабель в трубе?

Метод прокладки кабеля в трубе используется в различных условиях:

• В деревянных домах — обязательное требование ПУЭ для защиты от пожара.
• В стяжке пола — ПНД труба защищает кабель от давления и влаги.
• В штробах — гофра предотвращает повреждение при сверлении.
• На улице и в земле — в ПНД трубе для защиты от влаги, заморозки и механических воздействий.
• В промышленных цехах — в металлических трубах для защиты от агрессивной среды.
