Кабели АСШВ

Внимание! Цены, указанные на сайте, могут меняться в большую или меньшую сторону. Для получения точного расчета стоимости просим Вас обратиться к нашим менеджерам по указанным контактным номерам или по электронной почте.

Кабели АСШВ — это силовые кабели с алюминиевыми токопроводящими жилами, бумажной изоляцией и наружным покровом из ПВХ-пластиката, предназначенные для передачи и распределения электрической энергии в стационарных установках. Маркировка «АСШВ» расшифровывается как «алюминиевые жилы, бумажная (пропитанная) изоляция, шланг из ПВХ-пластиката». В отличие от бронированных аналогов (например, АСБлШв), кабель АСШВ не имеет металлической оболочки и брони, но за счёт прочного ПВХ-покрова обеспечивает надёжную защиту от влаги, пыли, масел и умеренных механических воздействий. Кабели АСШВ применяются в сетях переменного тока напряжением до 1000 В (1 кВ) частотой 50 Гц и широко используются при прокладке в сухих и влажных помещениях, кабельных эстакадах, каналах и на открытом воздухе (при отсутствии прямого солнечного нагрева).

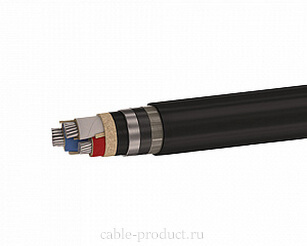

Конструкция кабеля АСШВ

Конструкция кабеля АСШВ сочетает классическую бумажную изоляцию с современным полимерным покровом. Основные элементы:

Токопроводящие жилы: Изготовлены из алюминия, однопроволочные или многопроволочные в зависимости от сечения — обеспечивают экономичность и достаточную электропроводность.
Изоляция жил: Пропитанная кабельная бумага — проверенный диэлектрик с высокой электрической прочностью и стойкостью к старению.
Скрутка: Жилы скручены в сердечник, иногда с заполнением межжильного пространства для придания кабелю круглой формы.
Наружный покров («Шв»): Единый шланг из ПВХ-пластиката, устойчивого к влаге, маслам, слабым кислотам и щелочам. Покров не липнет, не пачкается и упрощает монтаж.

Преимущества кабеля АСШВ

Кабель АСШВ обладает рядом значимых преимуществ:

Устойчивость к внешним воздействиям: ПВХ-покров защищает от влаги, пыли, масел и умеренных механических нагрузок.
Простота монтажа: Лёгкий вес и гибкая конструкция упрощают прокладку в производственных и бытовых условиях.
Экономичность: Алюминиевые жилы снижают стоимость по сравнению с медными аналогами.
Долговечность: Срок службы — до 30 лет при соблюдении условий эксплуатации.
УФ-стабильность: ПВХ-покров устойчив к ультрафиолету, что позволяет прокладывать кабель на открытом воздухе (в тени или под навесом).
Широкий диапазон сечений: От 2,5 мм² до 240 мм² с количеством жил от 1 до 4.
Соответствие стандартам: Производится в соответствии с ГОСТ 18410-73 и техническими условиями.

Применение кабеля АСШВ

Кабель АСШВ активно используется в следующих сферах:

Промышленные предприятия: цеха, склады, производственные линии;
Энергетические сети: распределительные щиты, внутренние кабельные трассы;
Объекты инфраструктуры: транспортные узлы, насосные станции, очистные сооружения;
Сельское хозяйство: фермы, теплицы, системы полива;
Жилищно-коммунальное хозяйство: подъезды, технические этажи, подвалы;
Открытая прокладка: по стенам, эстакадам, в кабельных лотках (при отсутствии риска ударных нагрузок).

Технические характеристики кабелей АСШВ

Наименование параметра	Значение
Тип кабеля	Силовой кабель с алюминиевыми жилами, бумажной изоляцией и ПВХ-покровом без металлической оболочки и брони
Номинальное напряжение	До 1000 В (1 кВ) переменного тока, 50 Гц
Количество жил	От 1 до 4
Сечение жил, мм²	От 2,5 до 240
Материал жил	Алюминий
Изоляция жил	Пропитанная кабельная бумага
Металлическая оболочка	Отсутствует
Броня	Отсутствует
Наружный покров	ПВХ-пластикат («Шв»)
Форма кабеля	Круглая
Температура эксплуатации	от –50 °C до +50 °C
Минимальная температура монтажа	-15 °C
Срок службы	30 лет и более
Радиус изгиба	Не менее 10–15 диаметров кабеля (в зависимости от сечения)
Стандарты	ГОСТ 18410-73, ТУ 16.К71-335-2004
Область применения	Прокладка в сухих и влажных помещениях, на открытом воздухе (в тени), в кабельных сооружениях, лотках и на эстакадах при отсутствии риска механических повреждений

Часто задаваемые вопросы (FAQ) о кабеле АСШВ

Чем отличается АСШВ от АВВГ или АВБбШв?

Основное отличие — в изоляции: у АСШВ она бумажная, у АВВГ и АВБбШв — ПВХ. Бумажная изоляция в герметичных условиях (например, в свинцовой оболочке) более долговечна, но в АСШВ она не герметизирована металлом, поэтому кабель подходит только для сухих и умеренно влажных условий.

Можно ли прокладывать АСШВ в земле?

Нет, прокладка в земле не рекомендуется, так как кабель не имеет брони и металлической оболочки. При контакте с грунтовыми водами бумажная изоляция может увлажниться, что приведёт к снижению изоляционных свойств.

Подходит ли для наружной прокладки?

Да, ПВХ-покров устойчив к УФ-излучению, поэтому кабель можно прокладывать по стенам, эстакадам и в лотках — при условии отсутствия прямого солнечного нагрева и механических нагрузок.

Есть ли модификации с негорючим покровом?

Стандартный АСШВ не является негорючим. Для объектов с повышенными требованиями пожарной безопасности рекомендуется использовать кабели с маркировкой «нг» (например, АВВГнг-LS), так как бумажная изоляция поддерживает горение.

Почему до сих пор используют бумажную изоляцию?

Бумажная изоляция обладает высокой диэлектрической прочностью и стабильностью при длительной эксплуатации — особенно в герметичных кабелях. В АСШВ она применяется в основном по историческим и техническим причинам, но требует защиты от влаги.

Какой минимальный радиус изгиба у АСШВ?

Минимальный радиус изгиба составляет 10–15 наружных диаметров кабеля в зависимости от сечения и конструкции. Точное значение указывается в сопроводительной документации производителя.
