Кабели ВБШвнг(A)-FRLS
Кабели ВБШвнг(А)-FRLS представляют собой силовые кабели с медными жилами, бронированные стальными лентами и обладающие высшей степенью пожарной безопасности. Индекс «нг(А)-FRLS» означает, что кабель не распространяет горение по категории А, обладает огнестойкостью (FR) и низким дымовыделением (LS), что делает его идеальным выбором для критически важных систем в зданиях с высокими требованиями пожарной и функциональной безопасности. Благодаря прочной броне и специальной огнезащитной оболочке, кабели ВБШвнг(А)-FRLS обеспечивают надежную передачу электрической энергии в сетях переменного тока напряжением до 1000 В частотой 50 Гц даже в условиях пожара.

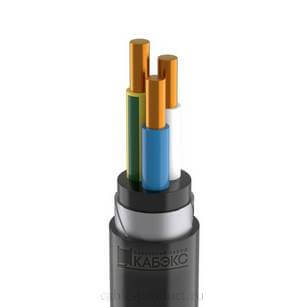

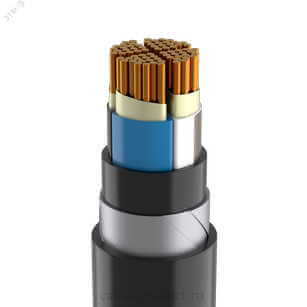

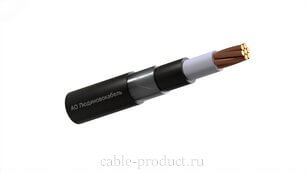

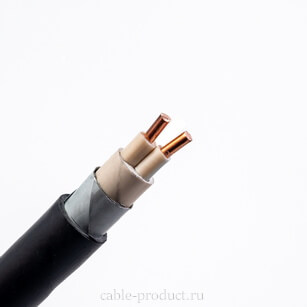

Конструкция кабеля ВБШвнг(А)-FRLS
Конструкция кабеля ВБШвнг(А)-FRLS разработана с учетом требований максимальной пожарной безопасности и механической прочности. Основные элементы конструкции:
- Токопроводящие жилы: Изготовлены из медной проволоки, могут быть однопроволочными или многопроволочными в зависимости от сечения, что обеспечивает отличную электропроводность и надежность соединения.
- Изоляция жил: Выполнена из огнестойкого поливинилхлоридного пластиката с низким дымовыделением, обеспечивающего высокую электрическую прочность и минимальное выделение дыма при воздействии огня.
- Оболочка изоляции: Коллективная оболочка из огнестойкого ПВХ пластиката с индексом «нг(А)-FRLS», объединяющая все изолированные жилы в единый кабельный сердечник.
- Броня: Две стальные ленты, наложенные поверх оболочки с перекрытием не менее 15%, обеспечивают механическую защиту от внешних повреждений и давления.
- Наружная оболочка: Защитная оболочка из огнестойкого ПВХ пластиката с индексом «нг(А)-FRLS», черного цвета, обеспечивающая дополнительную защиту от влаги, химических веществ и механических повреждений с сохранением пожарной безопасности.
Преимущества кабеля ВБШвнг(А)-FRLS
Кабель ВБШвнг(А)-FRLS обладает рядом уникальных преимуществ, делающих его незаменимым для критически важных систем:
- Огнестойкость (FR): Кабель сохраняет работоспособность в условиях воздействия открытого пламени в течение определенного времени, что критично для систем аварийного освещения и пожарной сигнализации.
- Низкое дымовыделение (LS): При горении выделяется минимальное количество дыма, что обеспечивает лучшую видимость в помещениях при пожаре и снижает риск отравления продуктами горения.
- Повышенная пожарная безопасность: Индекс «нг(А)» означает, что кабель не распространяет горение по категории А – самой строгой категории по пожарной безопасности.
- Высокая механическая прочность: Броня из стальных лент защищает кабель от механических повреждений, что особенно важно при прокладке в земле и бетоне.
- Надежная герметизация: Плотная конструкция предотвращает проникновение влаги и посторонних веществ внутрь кабеля.
- Универсальность применения: Подходит для прокладки в различных условиях – в земле, бетоне, кабельных колодцах, каналах с самыми высокими требованиями пожарной безопасности.
- Долговечность: Срок службы составляет не менее 30 лет при соблюдении условий эксплуатации.
- Широкий диапазон сечений: Доступны различные сечения жил от 1,5 мм² до 240 мм², что позволяет подобрать кабель под любые нагрузки.
- Соответствие стандартам: Производится в соответствии с ГОСТ 16442-80 и ТУ, с учетом требований максимальной пожарной безопасности.
Применение кабеля ВБШвнг(А)-FRLS
Кабель ВБШвнг(А)-FRLS находит применение в системах, где требуется максимальная пожарная и функциональная безопасность:
- Системы аварийного освещения: Используется для питания и управления аварийными светильниками в эвакуационных путях, где критично сохранение работоспособности при пожаре.
- Системы пожарной сигнализации: Применяется для подключения датчиков, оповещателей и центральных приборов управления в системах пожарной безопасности.
- Объекты здравоохранения: Больницы, поликлиники, реанимационные и операционные блоки, где важна максимальная безопасность пациентов и персонала.
- Образовательные учреждения: Школы, детские сады, университеты, где необходима высокая степень безопасности для детей и персонала.
- Общественные здания: Административные здания, торговые центры, спортивные комплексы с высокими требованиями к пожарной безопасности.
- Промышленные объекты с критически важными системами: Предприятия, где необходимо сохранение функционирования систем безопасности при пожаре.
Технические характеристики кабелей ВБШвнг(А)-FRLS
| Наименование параметра | Значение |
|---|---|
| Тип кабеля | Силовой кабель с медными жилами, ПВХ изоляцией, бронированный стальными лентами, с наружной огнестойкой ПВХ оболочкой, не распространяющий горение категории А, с огнестойкостью и низким дымовыделением |
| Номинальное напряжение | До 1000 В переменного тока, 50 Гц |
| Количество жил | От 1 до 5 |
| Сечение жил, мм² | От 1,5 до 240 (в зависимости от количества жил) |
| Материал жил | Медь |
| Изоляция жил | Огнестойкий поливинилхлоридный пластикат с низким дымовыделением |
| Броня | Две стальные ленты |
| Наружная оболочка | Огнестойкий поливинилхлоридный пластикат с индексом «нг(А)-FRLS», черного цвета |
| Форма кабеля | Круглая |
| Температура эксплуатации | от –50 °C до +50 °C |
| Минимальная температура монтажа | -15 °C |
| Срок службы | 30 лет и более |
| Радиус изгиба | Не менее 15 диаметров кабеля |
| Пожароопасность оболочки | нг(А)-FRLS — не распространяет горение по категории А, огнестойкость, низкое дымовыделение |
| Стандарты | ГОСТ 16442-80, ТУ 16.К13-027-2001 |
| Область применения | Стационарная прокладка в земле, бетоне, кабельных колодцах, каналах в зданиях с максимальными требованиями пожарной и функциональной безопасности |
Часто задаваемые вопросы (FAQ) о кабеле ВБШвнг(А)-FRLS
Чем отличается кабель ВБШвнг(А)-FRLS от ВБШвнг(А)?
Кабель ВБШвнг(А)-FRLS отличается от ВБШвнг(А) дополнительными характеристиками «FR» (огнестойкость) и «LS» (низкое дымовыделение). ВБШвнг(А)-FRLS сохраняет работоспособность при пожаре и выделяет минимальное количество дыма, в то время как ВБШвнг(А) только не распространяет горение.
Чем отличается ВБШвнг(А)-FRLS от ВБШвнг(А)-FRHF?
Кабель ВБШвнг(А)-FRLS отличается от ВБШвнг(А)-FRHF характеристикой «LS» (Low Smoke) вместо «HF» (High Functionality). Оба кабеля огнестойкие, но ВБШвнг(А)-FRLS ориентирован на минимизацию дыма, а ВБШвнг(А)-FRHF – на сохранение функциональности при пожаре.
Можно ли использовать кабель ВБШвнг(А)-FRLS для обычных силовых цепей?
Да, кабель ВБШвнг(А)-FRLS можно использовать для обычных силовых цепей, но его высокая стоимость оправдана только в системах с повышенными требованиями пожарной безопасности.
Какой максимальный ток выдерживает кабель ВБШвнг(А)-FRLS?
Допустимый ток зависит от сечения жил и условий прокладки. Для точного определения необходимо обратиться к таблицам допустимых токов, указанным в технической документации производителя.
Можно ли прокладывать кабель ВБШвнг(А)-FRLS в воздухе?
Да, кабель ВБШвнг(А)-FRLS можно прокладывать на открытом воздухе, но его основное применение – подземная и скрытая прокладка в помещениях с высокими требованиями безопасности.
Какой срок службы у кабеля ВБШвнг(А)-FRLS?
При соблюдении условий эксплуатации, монтажа и хранения, срок службы кабеля ВБШвнг(А)-FRLS составляет 30 лет и более.
Можно ли прокладывать кабель ВБШвнг(А)-FRLS в стяжке пола?
Да, кабель ВБШвнг(А)-FRLS допускается прокладывать в стяжке пола благодаря своей прочности, герметичности и максимальной пожарной безопасности.
Какие сечения доступны для кабеля ВБШвнг(А)-FRLS?
Кабели ВБШвнг(А)-FRLS производятся с различным количеством жил (от 1 до 5) и различными сечениями жил, начиная от 1,5 мм² до 240 мм², что позволяет подобрать оптимальный вариант для конкретной задачи.
